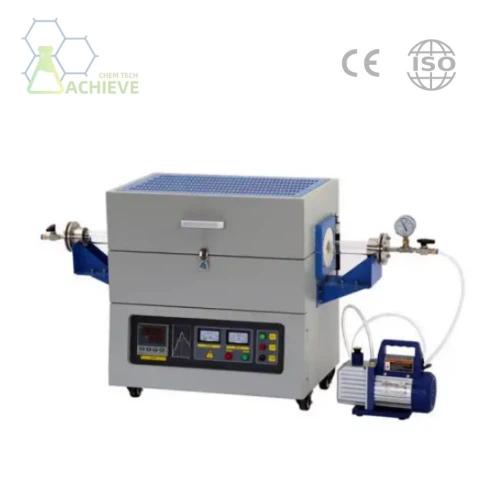

Peć za cijev
2.Lab Oprema za peć za kutiju: 1l -36 l
3. Temperatura rada može doseći 1200 stupnjeva -1700 stupanj
*** CISPER ZA CIJELO NAPOME
Opis
Tehnički parametri
Peć za cijev, je napredna oprema za grijanje koja se široko koristi u više visokotehnoloških područja kao što su znanost o materijalima, kemijsko inženjerstvo i izrada poluvodiča. Njegov jedinstveni i pametni dizajn omogućava da se cijev peći podijeli na dva dijela duž njegove duljine, što uvelike olakšava postupak zamjene radnih cijevi ili uzoraka. Istodobno, također podržava uporabu cijevi i reaktora različitih veličina i specifikacija, zadovoljavajući tako potrebe različitih eksperimenata i procesa.
Ova vrsta peći ne samo da ima jedinstvenu strukturu, već ima i moćne funkcije, a obično se koristi za niz složenih i osjetljivih procesa poput taloženja pare, toplinske obrade, difuzije oksidacije itd. U okruženjima s visokim temperaturama. Tijekom postupka taloženja pare visoke temperature, može pružiti stabilno i kontrolirano okruženje s visokim temperaturama kako bi se osigurao gladak napredak postupka taloženja; Tijekom postupka toplinske obrade može precizno kontrolirati temperaturu i vrijeme kako bi se postigao očekivani učinak modifikacije materijala; Tijekom procesa difuzije oksidacije, ona može osigurati potrebnu oksidacijsku atmosferu i temperaturne uvjete za promicanje oksidacijskih i difuzijskih reakcija materijala.
Parametri
Strukturni sastav
U smislu strukturnog sastava,peć za cijevprecizan je i moćan uređaj za grijanje, s jezgrom komponenti, uključujući tijelo peći, element grijanja, regulator temperature, radnu cijev i niz dodataka, od kojih svaka igra neophodnu ulogu.
Tijelo peći:Glavna struktura obično je pažljivo izrađena od visokokvalitetnog vakuumskog izolacijskog materijala. Ovaj materijal ne samo da ima izvrsnu otpornost na visoku temperaturu, već ima i izvrsne efekte izolacije i toplinske izolacije, što može učinkovito smanjiti gubitak topline i poboljšati učinkovitost grijanja peći. Unutrašnjost peći genijalno je ugrađena elementima žičane žice za slobodno zračenje, koji su ravnomjerno raspoređeni na unutarnjem zidu peći, osiguravajući da se toplina može ravnomjerno i brzo prenijeti u radnu cijev i njegove unutarnje uzorke ili reaktore. Tijelo peći podijeljeno je u dva dijela duž njegove duljine i povezano je čvrstim i izdržljivim šarkama. Ovaj dizajn omogućava da se tijelo peći lako otvori i zatvori, što uvelike olakšava zamjenu radnih cijevi i utovar i istovar uzoraka.
Element grijanja:Ključna komponenta, obično izrađena od žice visokokvalitetne otpornosti, kao što je Fe Cr legura dopirana s MO itd. Ove žice otpornosti imaju dobru vodljivost i otpornost na visoku temperaturu, a mogu raditi stabilno na gustoći velike struje, stvarajući dovoljnu toplinu kako bi zadovoljili eksperimentalne potrebe. Grijaći element pretvara električnu energiju u toplinsku energiju strujnim zagrijavanjem, postižući tako precizno kontrolu temperature unutar peći.
Kontroler temperature:Odgovoran je za praćenje i regulaciju temperature unutar peći. Kontroler temperature obično prihvaća naprednu tehnologiju upravljanja PID -om, koja može automatski prilagoditi snagu grijaćeg elementa prema postavljenoj krivulji temperature i eksperimentalnih zahtjeva, čime se osigurava stabilnost i točnost temperature unutar peći. Istodobno, temperaturni regulator također je opremljen termoelerovima i senzorima temperature visoke preciznosti, koji mogu pratiti temperaturne promjene unutar peći u stvarnom vremenu i povratne informacije, podatke na kontroler radi preciznog podešavanja.
Radna cijev:Komponenta koja se koristi za postavljanje uzoraka ili reaktora, obično izrađena od materijala visoke temperature i korozije, poput kvarca, keramike ili nehrđajućeg čelika. Veličina i oblik radne cijevi mogu se prilagoditi eksperimentalnim zahtjevima za smještaj uzoraka ili reaktora različitih veličina i oblika. Tijekom radnog procesa, radna cijev može zaštititi uzorak ili reaktor od vanjskih smetnji okoliša, istovremeno osiguravajući da se toplina može ravnomjerno i brzo prenijeti u uzorak ili reaktor.
Prilozi:Kao što su sustav za kontrolu plina, vakuumska pumpa, držač uzoraka itd. Ovi pričvršćini mogu dodatno proširiti funkcionalnost i opseg primjene peći, zadovoljavajući više eksperimentalnih potreba. Na primjer, sustavi za kontrolu plina mogu precizno kontrolirati sastav i brzinu protoka atmosfere peći, postižući tako grijaće tretman uzoraka ili reaktora u određenim atmosferama; Vakuumska pumpa može ukloniti zrak i nečistoće iz peći, pružajući čisto okruženje bez kisika za eksperimente; Držač uzorka može prikladno popraviti i podržati uzorak ili reaktor, osiguravajući njegovu stabilnost i sigurnost tijekom postupka grijanja.
Ukratko, strukturni sastav proizvoda ne samo da odražava njegov precizan i složen dizajn, već također pokazuje njegovu snažnu funkcionalnost i širok raspon primjena. Ove komponente surađuju i rade zajedno, što proizvod čini neophodnim uređajem za grijanje u područjima kao što su znanost o materijalima, kemijsko inženjerstvo i proizvodnja poluvodiča.
Glavne značajke
Fleksibilnost
Korištenjem adaptera cijevi, ista peć se može koristiti s cijevima različitih promjera kako bi se zadovoljile različite eksperimentalne potrebe.
01
Jednostavne za zamjenu radnih cijevi
Podijeljeni dizajn olakšava zamjenu radnih epruveta i podržava upotrebu reaktora ili radnih cijevi s krajnjim prirubnicama, što je možda teško umetnuti u ne podijeljene peći.
02
Zaštita grijaćih elemenata
Korištenje zasebne radne cijevi može zaštititi grijaće elemente od oštećenja ili onečišćenja, proširujući radni vijek peći.
03
Temperaturna ujednačenost
Za a Peć s tri zone grijanje, izvrsna temperaturna ujednačenost može se postići dijeljenjem duljine grijanja na tri zone, svaka s vlastitim kontrolerom i termoelelom.
04
Brzo grijanje i hlađenje
Visokokvalitetni izolacijski materijali i dizajn osiguravaju brzo grijanje i kratko vrijeme hlađenja peći, poboljšavajući eksperimentalnu učinkovitost.
05
Parametri performansi i odabir
Maksimalna radna temperatura
Maksimalna radna temperatura različitih vrsta peći varira, uglavnom između 1000 i 1400 stupnjeva. Odabir je potrebno odrediti na temelju eksperimentalnih zahtjeva.
01
Zona i duljina grijanja
Broj i duljina zona grijanja određuju temperaturnu ujednačenost i kapacitet prerade peći. Peć s tri zone grijanja obično ima bolju temperaturnu jednolikost.
02
Temperaturni kontroler
Točnost i programabilnost regulatora temperature ključni su za uspjeh eksperimenta. PID funkcije automatske kontrole i prilagodbe, kao i više fakultetske programabilnosti, mogu poboljšati točnost i fleksibilnost eksperimenata.
03
Veličina radne cijevi:
Promjer i duljina radne cijevi određuju veličinu uzorka ili reaktora koji se može obraditi. Odabir je potrebno odrediti na temelju eksperimentalnih zahtjeva.
04
Izolacijski materijali i grijaći elementi:
Visokokvalitetni izolacijski materijali i elementi grijanja mogu osigurati brzo grijanje i kratko vrijeme hlađenja peći, poboljšavajući eksperimentalnu učinkovitost.
05
Analiza slučaja
A peć za cijevigra ključnu ulogu u pripremi grafena, materijala poznatog po izuzetnim mehaničkim, električnim i toplinskim svojstvima. Ovaj specijalizirani dio opreme dizajniran je tako da osigura kontrolirano okruženje za procese visoke temperature, što ga čini idealnim za metode sinteze grafena koje zahtijevaju preciznu kontrolu temperature i inertnu atmosferu.
Kontrola temperature
Oni su sposobni dostići i održavati visoke temperature, često do 1200 stupnjeva ili više, što je ključno za procese rasta grafena, kao što je taloženje kemijske pare (CVD). Ove peći obično sadrže napredne regulatore temperature koji omogućuju precizne profile grijanja i hlađenja, osiguravajući jednoliku raspodjelu temperature u cijeloj komori peći.
Inertna atmosfera
Sinteza grafena često zahtijeva inertnu atmosferu kako bi se spriječila oksidacija i kontaminacija. Oni mogu biti opremljeni uvodima i otvorima za plin kako bi se olakšao protok inertnih plinova poput dušika ili argona, stvarajući zaštitno okruženje za postupak rasta grafena.
Modularnost i fleksibilnost
Podijeljeni dizajn peći omogućava jednostavan pristup komori za peć, što ga čini prikladnim za utovar i istovar supstrata. Ova je značajka posebno korisna u sintezi grafena, gdje će se supstrate u određenim fazama procesa uvesti ili ukloniti.
CVD rast grafena
Jedna od najčešćih metoda za sintetiziranje visokokvalitetnog grafena je CVD. U ovom se procesu u komoru peći u visokim temperaturama uvodi plin koji sadrži ugljik koji sadrži ugljik. Plin se raspada na katalitičkom supstratu, poput bakra ili nikla, što rezultira rastom slojeva grafena. Peć pruža potrebnu visoku temperaturu i inertnu atmosferu kako bi se olakšao ovaj postupak.
Jednolično grijanje
Precizna kontrola temperature i jednoliko grijanje koje pruža peć kritični su za postizanje dosljednog rasta grafena u cijeloj podlozi. To osigurava da rezultirajući grafenski filmovi imaju ujednačena svojstva, što je ključno za njihovu primjenu u elektroničkim uređajima i drugim naprednim tehnologijama.
Skalabilnost
Dostupne su u raznim veličinama, što omogućava skalabilnu proizvodnju grafena. Od malih istraživačkih eksperimenata do velikih proizvodnih pokreta, ove se peći mogu prilagoditi specifičnim potrebama različitih procesa sinteze grafena.
Eksperimentalni cilj: Za pripremu visokokvalitetnog grafena na bakrenoj supstratu metodom taloženja CVD-a.
Eksperimentalni materijali:Bakreni lim (kao supstrat), plin metana (kao izvor ugljika), vodikov plin (kao sredstvo za smanjenje) i argonski plin (kao zaštitni plin).
Očistite bakreni lim temeljito i stavite ga unutar radne cijevi.
Ugradite radnu cijev u peć i spojite plinovod i termoelement.
Postavite temperaturni program i parametri brzine protoka plina.
Započnite peć za grijanje, dok uvodite metan, vodik i argon za postupak taloženja pare.
Nakon što dosegnete postavljenu temperaturu i vrijeme, isključite peć i zaustavite ventilaciju. Izvadite uzorak za naknadnu obradu i karakterizaciju.
Visokokvalitetni grafen uspješno se uzgaja na bakrenom supstratu metodama karakterizacije kao što su SEM i Ramanova spektroskopija. Morfologija i svojstva grafena udovoljavaju očekivanim zahtjevima.
Podijeljeni dizajn: Tijelo peći je zglobovano i podijeljeno na dvije polovice duž njegove duljine. Ovaj jedinstveni dizajn omogućava lako umetanje i uklanjanje radnih epruveta ili reaktora, čak i onih s krajnjim prirubnicama koje bi bilo teško smjestiti u peć za ne-opskrbu. Ova značajka pojednostavljuje razmjenu radnih epruveta i omogućava upotrebu reaktora ili radnih cijevi različitih promjera.
Kontrola temperature: Peći s podijeljenim cijevimaObično nudi precizno kontrolu temperature, često s PID kontrolerima koji omogućuju točne i stabilne postavke temperature. Oni mogu dostići visoke temperature, s nekim modelima koji mogu dostići do 1200 stupnjeva ili čak više, ovisno o specifičnom modelu i primjeni.
Zone grijanja: Ove peći mogu imati pojedinačne ili više zona grijanja. Modeli s više zona, poput HZS serije, pružaju izvrsnu temperaturnu ujednačenost dijeljenjem grijane duljine na zasebne zone, svaka s vlastitim kontrolerom i termoelelom. To osigurava da se cijela duljina radne cijevi održava na željenoj temperaturi, što je kritično za procese poput taloženja kemijskog pare (CVD) i žarenja materijala.
Fleksibilnost materijala: Mogu se koristiti sa širokim rasponom materijala za cijev, uključujući kvarc, keramiku i metal, ovisno o zahtjevima za primjenu. Ova svestranost omogućuje istraživačima i inženjerima da odaberu najprikladniji materijal za njihove specifične potrebe.
Kontrola atmosfere: MnogiPeći s podijeljenim cijevimadizajnirani su za rad u kontroliranim atmosferama, poput inertnih plinova (npr. Dušik, Argon) ili vakuumskih uvjeta. To je posebno važno za procese koji su osjetljivi na zrak ili vlagu, poput OLED -ove i obećane izrade.
Sigurnosne značajke: Ove peći često uključuju sigurnosne značajke poput zaštite od prekomjerne temperature i sustava isključivanja u hitnim slučajevima kako bi se osigurao siguran rad i spriječilo oštećenje opreme i uzoraka.
