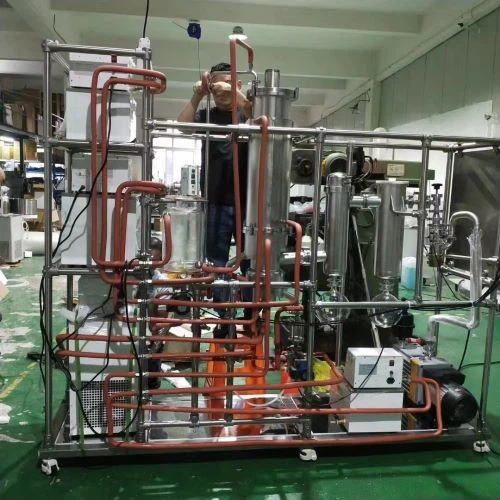

Sustav destilacije kratkog puta
Primjer: popis specifikacija destilacije za CBD
(1) Laboratorijski test (<20L)
NCF-10A, NCF-20A, NCF-30A, NCF-50A
(2) Pilot proizvodnja (20L<100L)
NCF-100, NCF-200
(3) Industrijska proizvodnja (100L<300L)
NCF-500
2. Prilagodba
Za detalje preuzmite popis zahtjeva za destilaciju kratkog puta
(1) Podrška dizajnu
(2) Izravna opskrba viših organskih međuproizvoda za istraživanje i razvoj, skratite vrijeme i troškove istraživanja i razvoja
(3) Podijelite s vama naprednu tehnologiju pročišćavanja
(4) Opskrba visokokvalitetnim kemikalijama i reagensima za analizu
(5) Želimo vam pomoći u kemijskom inženjerstvu (Auto CAD, Aspen plus itd.)
3. Osiguranje
(1) CE i ISO certifikati registrirani
(2) Zaštitni znak: ACHIEVE CHEM (od 2008.)
(3) Zamjenski dijelovi u roku od 1 godine besplatno
Opis
Tehnički parametri
Sustav destilacije kratkog putaje učinkovita destilacijska tehnologija, posebno pogodna za odvajanje i pročišćavanje visoko vrelišta, termoosjetljivih, lako oksidirajućih i lako polimerizirajućih tvari. Koristi razliku u prosječnom slobodnom putu molekularnog gibanja različitih tvari kako bi ih razdvojio na temperaturama daleko ispod vrelišta materijala. To je uređaj za odvajanje tekućih smjesa, koji kontroliranjem temperature i tlaka može odvojiti različite komponente iz smjese.
Jednostavno rečeno, to znači dijeljenje izmiješane tekućine u različite dijelove. Primjenjuje se u industrijama kao što su kemijska, farmaceutska, prehrambena, začinska, kozmetička, itd. U području kemijskog inženjerstva, može se koristiti za odvajanje visoko vrelišta i termoosjetljivih tvari; U farmaceutskom području može se koristiti za ekstrakciju i pročišćavanje aktivnih farmaceutskih sastojaka; U industriji hrane i začina može se koristiti za ekstrakciju i koncentriranje prirodnih komponenti okusa.
Princip rada
U uvjetima visokog vakuuma (0,1–100 Pa), isparivač i kondenzator smješteni su na iznimno maloj udaljenosti (obično nekoliko centimetara). Kada tekuća smjesa formira tanki film na površini za grijanje i zagrije se, lake molekule ispare i izravno dospiju na površinu kondenzatora kako bi se kondenzirale u tekućinu, dok se teške molekule vraćaju u spremnik za napajanje. Ova kratka-dizajn udaljenosti smanjuje gubitak molekularnog sudara, skraćuje vrijeme zagrijavanja i učinkovito izbjegava toplinsku degradaciju i oksidaciju materijala.
Predstavljanje proizvoda
S fizičke točke gledišta, možemo analiziratisustav destilacije kratkog putas aspekta ravnoteže plin-tekućine, tlaka pare i vrelišta.
Bilanca plina-tekućine:
Stroj za destilaciju na-kratku udaljenost koristi princip ravnoteže plina-tekućine za odvajanje.
Pri određenoj temperaturi i tlaku, tekućina i plin će doseći stanje dinamičke ravnoteže, to jest, molekule u tekućini će ispariti određenom brzinom i formirati plin, a plin će se kondenzirati u tekućinu istom brzinom.
Ova ravnoteža može osigurati odvajanje različitih komponenti u smjesi.
Tlak pare:
Tlak pare tekućine odnosi se na tlak pri kojem molekule na površini tekućine isparavaju stvarajući plin na određenoj temperaturi.
Različite komponente imaju različite tlakove pare, a tlak pare je u pozitivnoj korelaciji s temperaturom.
Hlapljivije komponente imaju veći tlak pare, dok manje hlapljive komponente imaju niži tlak pare.
Vrelište:
Vrelište se odnosi na temperaturu pri kojoj tekućina postaje plin pri određenom tlaku.
Za čiste tvari vrelište je fiksno, ali za smjese će se vrelište mijenjati zbog postojanja različitih komponenti.
Podešavanjem temperature i tlaka, destilacijski stupac kratkog{0}}puta omogućuje da neke komponente u tekućoj smjesi dostignu svoje odgovarajuće točke vrenja, čime se ostvaruje odvajanje.
Specifikacije modela
Staklena destilacija kratkog puta
|
Model (s difuzijskom pumpom) |
Efektivno područje isparavanja |
Unutarnje kondenzacijsko područje |
Vanjsko kondenzacijsko područje |
Barel Unutarnji promjer |
Konstantan volumen lijevka za napajanje pod pritiskom |
Tijek obrade |
|
GMD-60(B) |
0.05 |
0.1 |
0.2 |
60 |
1.5 |
0.1∽2.0 |
|
GMD-80(B) |
0.1 |
0.15 |
0.25 |
80 |
1.5 |
0.3∽4.0 |
|
GMD-100(B) |
0.15 |
0.2 |
0.3 |
100 |
1.5 |
0.5∽5.0 |
|
GMD-150(B) |
0.25 |
0.4 |
0.6 |
150 |
1.5 |
1.0∽8.0 |
|
GMD-200(B) |
0.35 |
0.5 |
0.6 |
190 |
1.5 |
1.5∽10.0 |
|
GMD-230(B) |
0.5 |
0.65 |
0.6 |
220 |
1.5 |
2.0∽15.0 |
Kratka destilacija od nehrđajućeg čelika
| Modeli | NCF-6A | NCF-10A | NCF-20A | NCF-30A | NCF-50A | NCF-100A | NCF-200A |
| Brzine hranjenja (L/h) | 0.5L-3L/H | 3-15 L/h | 5-25 L/h | 5-30 L/h | 10-50 L/h | 30-200 L/h | 30-260L/h |
| Područje isparavanja (㎡) | 0.06㎡ | 0.1 m² | 0.2 m² | 0.3 m² | 0.5m² | 1 m² | 2 m² |
|
Stil brisača |
Rotor-za struganje filma | ||||||
| Vakuumska brtva | Mehanička brtva (magnetska brtva nije obavezna) | ||||||
| Snaga motora strugača (w) | 200W | 370W | 370W | 550W | 750W | 750W | 1500W |
| Način regulacije brzine | Elektronska regulacija brzine | ||||||
Zanima vas destilacija kratkog puta za vaš laboratorij?[Pošaljite upit sada]
Glavne komponente
|
|
|
Kliknite ovdje za cijeli cjenik
Destilacijski sustavi kratkog dometa obično se sastoje od sljedećih glavnih komponenti:
Isparivač:
Ovo je ključni dio destilacijskog sustava kratkog{0}}dometa, gdje se materijal zagrijava i proizvodi paru. Isparivači obično koriste posebne dizajne kako bi optimizirali kontakt između materijala i grijaćih površina i pospješili stvaranje pare.
01
Kondenzator:
Para se hladi i kondenzira u tekućinu u kondenzatoru. Kondenzator se obično nalazi iznad ili pored isparivača i hladi se rashladnom vodom ili drugim rashladnim sredstvom.
02
Vakuumski sustav:
Kako bi se smanjio radni tlak, sustav-destilacije kratkog dometa mora biti opremljen vakuumskim sustavom. Vakuumski sustav usisnom parom smanjuje tlak u isparivaču, čime se snižava vrelište materijala.
03
Rotori:
U određenim vrstama destilacijskih sustava kratkog-dometa, kao što su destilatori kratkog-dometa sa struganjem filma, rotor se koristi za stvaranje tankog filma materijala na površini za grijanje kako bi se povećalo područje isparavanja i učinkovitost.
04
Kontrolni sustav:
Kontrolni sustav se koristi za praćenje i podešavanje različitih parametara sustava, kao što su temperatura, tlak, brzina protoka itd., kako bi se osigurao stabilan rad sustava i kvaliteta proizvoda.
05
Poznavanje proizvoda
usustav destilacije kratkog puta, vrelište igra ključnu ulogu u odvajanju smjese.
Voda (H2O):
Standardno vrelište vode je 100 stupnjeva Celzijusa (atmosferski tlak je 1 atmosfera), ali vrelište vode može se smanjiti smanjenjem tlaka u sustavu destilacije na kratkoj{2}}udaljenosti.
Na primjer, kod vakuumske destilacije, voda se može ispariti na nižoj temperaturi smanjenjem radnog tlaka, čime se ostvaruje odvajanje otapala i otopljene tvari.
Alkoholi:
Različite vrste alkohola (spojevi na bazi-alkohola) imaju različita vrelišta. Na primjer, vrelište etanola (alkohola) je 78 stupnjeva Celzijusa, a vrelište butanola je 117 stupnjeva Celzijusa.
Alkoholi se često koriste kao otapala u kratko{0}}destilaciji, posebno u farmaceutskoj i kemijskoj industriji.
Ugljikovodici:
Ugljikovodici s različitim duljinama ugljikovih lanaca imaju različita vrelišta.
Na primjer, vrelište metana (ugljikovodika zasićenog s jednim-ugljikom) je -161 stupanj Celzijusa, a vrelište n-butana (ugljikovodika zasićenog s četiri ugljika) je 77 stupnjeva Celzija.
Ugljikovodici se često koriste kao goriva, otapala i sirovine u kratko{0}}destilaciji.
Ketoni:
Ketoni su spojevi koji sadrže karbonilne (C=O) funkcionalne skupine. Vrelište ketona ovisi o njihovoj molekularnoj strukturi i vezivanju.
Na primjer, vrelište acetona (dimetil ketona) je 56 stupnjeva Celzijusa, a heksanona (heksanona) je 152 stupnja Celzija.
Ketoni se obično koriste u organskoj sintezi i ekstrakciji otapalima u kratko{0}}destilaciji.
Prijave
Farmaceutska industrija: Pročišćavanje API-ja, intermedijera, vitamina, antibiotika
CBD i ekstrakti konoplje: CBD destilat i izolat visoke-čistoće
Eterična ulja i začini: Od-deparafinizacija, dekolorizacija, koncentracija aromatskih spojeva
Fine kemikalije: Odvajanje otapala visokog-vrelišta, polimera, aditiva
Hrana i prehrambeni proizvodi: DHA/EPA pročišćavanje ribljeg ulja, koncentracija prirodnog ekstrakta
|
|
|
Usluga prilagodbe
- Pružamo potpunu prilagodbu na temelju vaših svojstava materijala, izlaznih zahtjeva i radnih uvjeta:
- Prilagođeno područje isparavanja i kapacitet obrade
- Mogućnosti materijala od stakla ili nehrđajućeg čelika
- Konfiguracija -zaštite od eksplozije za opasne materijale
- Više{0}}sustav destilacije za kontinuiranu proizvodnju
- CAD & Aspen Plus podrška za dizajn procesa
- UL CE ISO certifikat
FAQ
P: Za koje je materijale pogodan sustav destilacije kratkog puta?
O: Idealan je za visoko{0}}vrelište,-osjetljive na toplinu, lako oksidirajuće i viskozne materijale kao što su CBD ulje, eterična ulja, API-ji, polimeri i fine kemikalije.
P: Koja je razlika između kratke staze i molekularne destilacije?
O: Destilacija kratkog puta je strukturni oblik molekularne destilacije, koji se odlikuje ultra-kratkom udaljenošću isparavanja-kondenzacije, visokim vakuumom i radnjom niske-temperature.
P: Može li se sustav prilagoditi industrijskoj proizvodnji?
O: Da, nudimo laboratorijske, pilot i potpune industrijske modele s prilagodljivim kapacitetom, materijalom i sustavom upravljanja.
P: Koje certifikate imate?
O: Naši sustavi u skladu su sa standardima CE i ISO 9001, s dostupnim opcijama otpornosti-na eksploziju.
