Kakav je odnos između visokotlačnih reaktora i reaktora?
Jan 13, 2025
Ostavite poruku
Autoklav i reaktorska posuda imaju određene razlike u strukturi i upotrebi, ali svi su spremnici koji se koriste za specifične kemijske reakcije ili nuklearne reakcije. Ovaj članak uglavnom opisujeposuda reaktora autoklavadetaljno. Autoklav se odnosi na reaktor koji radi pod visokim tlakom, obično se koristi u procesu kemijske reakcije za poticanje reakcije, uglavnom pomoću reakcijske posude, mješalice i prijenosnog sustava, sustava hlađenja, sigurnosnog uređaja, peći za grijanje itd. Reaktor je središnji dio autoklava, obično izrađenog od materijala visoke čvrstoće, otpornih na koroziju, kao što su ugljični čelik, nehrđajući čelik ili legura titana; Miješalica se koristi za potpuno miješanje reaktanata i poboljšanje učinkovitosti reakcije; Sustav hlađenja služi za kontrolu temperature reakcije i sprječavanje pregrijavanja; Sigurnosni uređaji uključuju mjerače tlaka, sigurnosne ventile itd., kako bi se osigurao siguran rad opreme pod visokim tlakom.

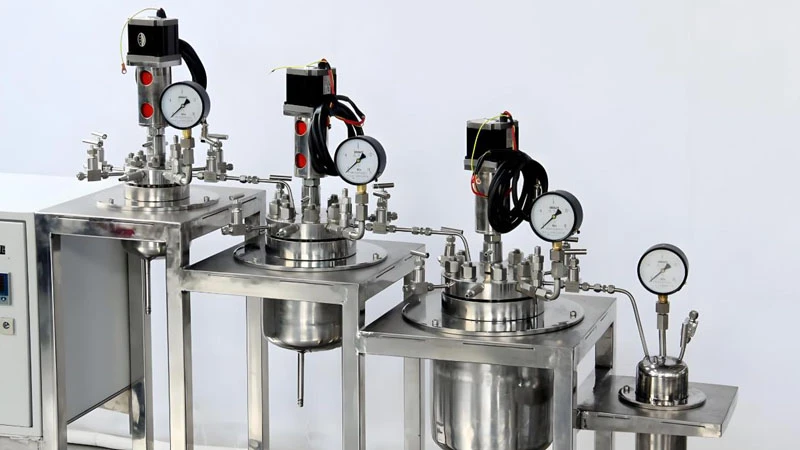

Nudimo reaktorsku posudu autoklava, pogledajte sljedeću web stranicu za detaljne specifikacije i informacije o proizvodu.
Proizvod:https://www.achievechem.com/chemical-equipment/autoclave-reactor-vessel.html
Razlika između visokotlačnih reaktora i reaktorskih posuda
Definicija i uporaba
Autoklav
Definicija: Autoklav je uređaj koji provodi kemijske reakcije pod visokim tlakom.
Upotreba: Uglavnom se koristi u nafti, kemikalijama, gumi, pesticidima, bojama, medicini, hrani i drugim područjima proizvodnje, kao iu znanstvenim istraživačkim eksperimentima, koji se koriste za dovršetak hidrolize, neutralizacije, kristalizacije, destilacije, isparavanja, skladištenja, hidrogenacije, alkilacije, polimerizacije , kondenzacija i drugi procesi.
Reaktorska posuda
Definicija: reaktorska posuda je uređaj koji se koristi u nuklearnoj elektrani za držanje i podupiranje jezgrenih komponenti nuklearnog reaktora.
Upotreba: Uglavnom se koristi u području proizvodnje nuklearne energije, kao sigurnosna barijera za nuklearne reaktore, kako bi izdržala veliki pritisak i zračenje koje stvaraju nuklearne reakcije.
Struktura i materijal
Autoklav
Struktura: Obično se sastoji od reakcijske posude, mješalice, sustava grijanja, sustava hlađenja, sigurnosnog uređaja itd.
Materijali: Reakcijske posude većinom su izrađene od materijala od nehrđajućeg čelika ili legura titana visoke čvrstoće, otpornih na koroziju kako bi se osigurala stabilnost i sigurnost pod visokim tlakom i visokim temperaturama.
Reaktorska posuda
Struktura: Struktura je složena, uključujući tijelo spremnika, zaštitni sloj, rashladni sustav, kontrolni sustav i druge dijelove.
Materijali: Zbog potrebe da izdrže iznimno visoke tlakove i zračenje, posude reaktora obično se izrađuju od posebnog legiranog čelika ili kompozitnih materijala koji imaju iznimno visoku čvrstoću i otpornost na zračenje.
Radni tlak i temperatura
Autoklav
Radni tlak: Tipično između nekoliko stotina i nekoliko tisuća atmosfera, ovisno o vrsti reakcije i zahtjevima procesa.
Radna temperatura: Može raditi u širokom temperaturnom rasponu kako bi se prilagodio različitim uvjetima kemijske reakcije.
Reaktorska posuda
Radni tlak: Potreba da se izdrži ogroman tlak koji stvaraju nuklearne reakcije, obično mnogo viši od radnog tlaka autoklava.
Radna temperatura: Iako sama nuklearna reakcija izravno ne proizvodi visoke temperature, posuda reaktora mora izdržati visoke temperature i toplinske učinke zračenja ciklusa rashladnog sredstva.
Sigurnost i regulacija
Autoklav
Sigurnost: Osigurajte sigurnost opreme kroz stroge standarde dizajna, proizvodnje i inspekcije. U isto vrijeme, opremljen mjeračima tlaka, sigurnosnim ventilima, temperaturnim senzorima i drugim sigurnosnim uređajima, kao i sustavom za zaustavljanje u nuždi i drugim hitnim mjerama.
Nadzor: Podložno nadzoru kemijskih, strojeva i drugih povezanih industrijskih standarda.
Reaktorska posuda
Sigurnost: Kao temeljna sigurnosna barijera nuklearnih elektrana, sigurnost reaktorskih posuda vrlo je važna. Sigurnost je osigurana višestrukim redundantnim dizajnom, rigoroznim odabirom materijala i proizvodnim procesima, naprednim sustavima upravljanja i mjerama hitnog odgovora.
Propisi: Strogo regulirani propisima o nuklearnoj sigurnosti, Međunarodnoj agenciji za atomsku energiju (IAEA) itd.
Trošak i razmjer
Autoklav:
Trošak: varira ovisno o veličini opreme, odabiru materijala, procesu proizvodnje i drugim čimbenicima. Obično je cijena autoklava relativno niska.
Mjerilo: Prilagođeni dizajn može se izraditi prema specifičnim zahtjevima procesa, u rasponu od malih do velikih.
Reaktorska posuda:
Trošak: Zbog strogih zahtjeva u pogledu materijala, proizvodnje, sigurnosti itd., trošak reaktorskih posuda obično je puno veći od troška autoklava.
Razmjer: Obično se koristi u velikim nuklearnim elektranama, velik je i složen.
Koje su sličnosti u konstrukciji visokotlačnih reaktora i reaktorskih posuda?
Izbor materijala
Materijali visoke čvrstoće
Oba zahtjevaju upotrebu materijala visoke čvrstoće i žilavosti kako bi izdržali unutarnje pritiske i temperature. Na primjer, uobičajeno korišteni materijali uključuju čelik visoke čvrstoće, nehrđajući čelik, inconel itd., koji mogu izdržati mehanička naprezanja pod visokim tlakom i visokim temperaturama.
Otpornost na koroziju
Budući da autoklavi i reaktorske posude mogu doći u dodir s korozivnim medijima (kao što su kemijski reaktanti, rashladne tekućine itd.), materijal mora imati dobru otpornost na koroziju kako bi se produžio životni vijek opreme.
Otpornost na zračenje
Za reaktorsku posudu, materijal također mora imati dobru otpornost na zračenje kako bi se odupro oštećenju strukture materijala uzrokovanom zračenjem koje nastaje tijekom nuklearne reakcije.
Strukturni dizajn
Tlačna konstrukcija
Oba imaju konstrukciju pod tlakom kako bi se osigurala sigurnost i stabilnost u okruženjima visokog tlaka. Autoklavi su obično cilindrične ili sferične strukture, dok su reaktorske posude sastavljene od cilindara, brtvi itd. Ovi strukturni dizajni pomažu u ravnomjernoj raspodjeli unutarnjeg pritiska i smanjuju koncentraciju lokalnog naprezanja.
Zategnutost
I autoklavi i reaktorske posude zahtijevaju dobru nepropusnost kako bi se spriječilo curenje unutarnjeg medija. Obično koriste različite metode brtvljenja, kao što su prirubnički spoj, brtva zavarivanjem, mehanička brtva itd., kako bi se osigurala izvedba brtvljenja u uvjetima visokog tlaka i visoke temperature.
Sigurnosni uređaji
Kako bi se osigurao siguran rad opreme, obje su opremljene raznim sigurnosnim uređajima. Na primjer, autoklav može biti opremljen sigurnosnim ventilima, rasprskavajućim diskovima, itd., dok reaktorska posuda ima kontejnment, sustav za hlađenje, itd., koji može osloboditi tlak ili opremu za hlađenje na vrijeme pod nenormalnim okolnostima kao što su nadtlak i prekomjerna temperatura spriječiti nesreće.
Upravljanje toplinom
Dizajn prijenosa topline: I autoklavi i reaktorske posude zahtijevaju učinkovit dizajn prijenosa topline za kontrolu unutarnje temperature. Prijenos topline u autoklavu obično se postiže zagrijavanjem s plaštom ili električnim grijanjem, dok se u posudi reaktora toplina izmjenjuje kroz sustav cirkulacije rashladne tekućine, osiguravajući da oprema radi unutar odgovarajućeg temperaturnog raspona.
Praćenje i kontrola temperature: Oba su opremljena sustavom za nadzor i kontrolu temperature koji nadzire unutarnju temperaturu u stvarnom vremenu i prema potrebi prilagođava jedinicu za grijanje ili hlađenje za održavanje stabilnih uvjeta reakcije ili radnih temperatura.
Sigurnosna razmatranja
Projektiranje otpornosti na zamor: U procesu projektiranja potrebno je uzeti u obzir vijek trajanja materijala kako bi se moglo nositi s cikličkim opterećenjem u dugotrajnom radu. Razumnim odabirom dizajna i materijala osigurajte da se oprema neće pokvariti zbog oštećenja uslijed zamora tijekom očekivanog vijeka trajanja.
Seizmički dizajn: Za reaktorske posude također je potrebno razmotriti seizmički dizajn kako bi se osigurala sigurnost i stabilnost opreme u slučaju prirodnih katastrofa kao što su potresi. Protuseizmičke čimbenike također je potrebno uzeti u obzir u određenim scenarijima primjene, kao što su kemijska postrojenja instalirana u područjima sklonim potresima.
